Печи Камины с Теплообменником
Один из самых популярных типов печей – печи с теплообменником, позволяющие отапливать не только комнату, где установлена печь, но и другие помещения. Суть работы каминов такого типа заключается в том, что камин подключается к радиаторной системе дома. Вода, циркулирующая по трубам, проходит возле раскаленной топки, где нагревается и возвращается обратно во внешний контур уже горячей. Часто вода движется по трубам с помощью электрического насоса, который может быть обесточен, например, при отключении или броске тока. Поэтому конструкция печей с теплообменником предусматривает дополнительную составляющую – так называемый охлаждающий контур, который включается в работу при таких аварийных ситуациях. Охлаждающий контур позволяет «отключить» систему радиаторов из теплообменного цикла – холодная вода начинает идти напрямую из водопроводной системы, проходит рядом с топочной камерой и сбрасывается горячей в канализацию. Эта схема дает возможность работать камину с теплообменником без перегрева - до момента, пока аварийная ситуация не будет ликвидирована.

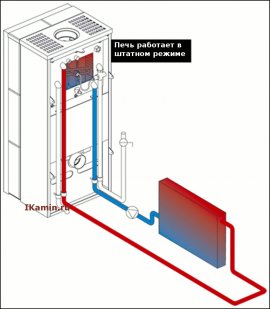

Нормальный режим работы печи
Нормальное состояние работающей печи. На схеме изображен обменный контур с горячей водой, которая циркулирует в радиаторах с помощью электрического насоса.
Аварийный режим работы печи
При нормальном режиме работы в системе циркулирует горячая вода. Но, при возникновении нештатной ситуации, вода может перестать попадать в обменный контур.
Это случается, к примеру, при отказе или обесточивании оборудования (электрического насоса). В этом случае вода перестает циркулировать в радиаторной системе и печь перегревается.
Принцип работы охлаждающего контура при аварийной ситуации
Третья схема иллюстрирует работу охлаждающего контура при аварийной ситуации, описанной выше. Из системы водоснабжения (без внешнего источника энергии) в теплообменник поступает холодная вода, которая забирает тепло горячей печи и сливается в канализацию. Действие контура охлаждения заключается в следующем: как только температура воды в каминном теплообменнике становится выше 95 ° С, срабатывает датчик отключения воды из радиаторной системы и в работу включается охлаждающий контур до тех пор, пока неисправность не будет устранена. При снижении температуры в теплообменном контуре ниже 95 градусов, срабатывает клапан закрытия охлаждающего контура и печь начинает функционировать в штатном режиме.
Выбор камина
Прежде чем выбрать печь для отопления вашего дома, необходимо правильно вычислить соотношение между мощностью камина и объемом помещения. Основные ошибки при выборе камина или печи показаны ниже.
Мощная печь для небольшого помещения
Если вы ошиблись с выбором печи и купили мощную печь для малогабаритного помещения, комната будет перегрета, воздух в комнате - пересушен.
