Отопительно-Варочная Печь с Камином

Каминные Печи / Сентябрь 25, 2015

Двухцелевая печь с каминомПорядовки печей | №1 (61) '2013

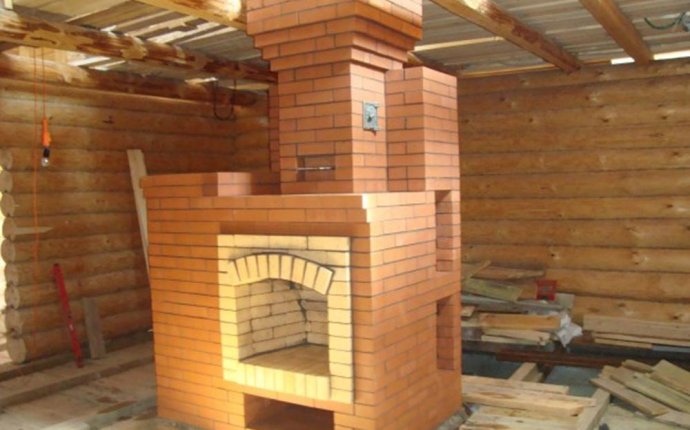

Данный комплекс выполнен в загородном доме. Отопительно-варочная печь отапливает первый этаж дома и может работать в двух режимах — зимнем и летнем. При топке полетнему (задвижка 7 открыта, задвижка 8 закрыта) прогревается плита печи.Печь-камин с лежанкой При топке позимнему (задвижка 7 закрыта, задвижка 8 открыта) прогреваются плита и весь массив печи. Между камином и печью расположены дровник и две полки (на 6-м и 20-м рядах). Камин закрывается шибером 9.

Печные приборы

(нумерация позиций соответствует номерам приборов на чертежах)
1 — дверка прочистная — 4 шт.
2 — дверка поддувальная — 1 шт.
3 — дверка топочная — 1 шт.
4 — решетка колосниковая 200 х 300 мм — 2 шт.
5 — духовка 500 х 750 х 280 мм — 1 шт.
6 — плита чугунная 710 х 410 мм — 1 шт.
7 — задвижка летнего хода 250 х 120 мм — 1 шт.
8 — задвижка зимнего хода 250 х 120 мм — 1 шт.
9 — шибер 250 х 250 мм — 1 шт.

Материалы

Кирпич шамотный ШБ-8 — 1500 шт. (без трубы)
Глина — 1, 0 м³
Песок — 0, 8 м³

Источник: www.kamin-magazine.ru
